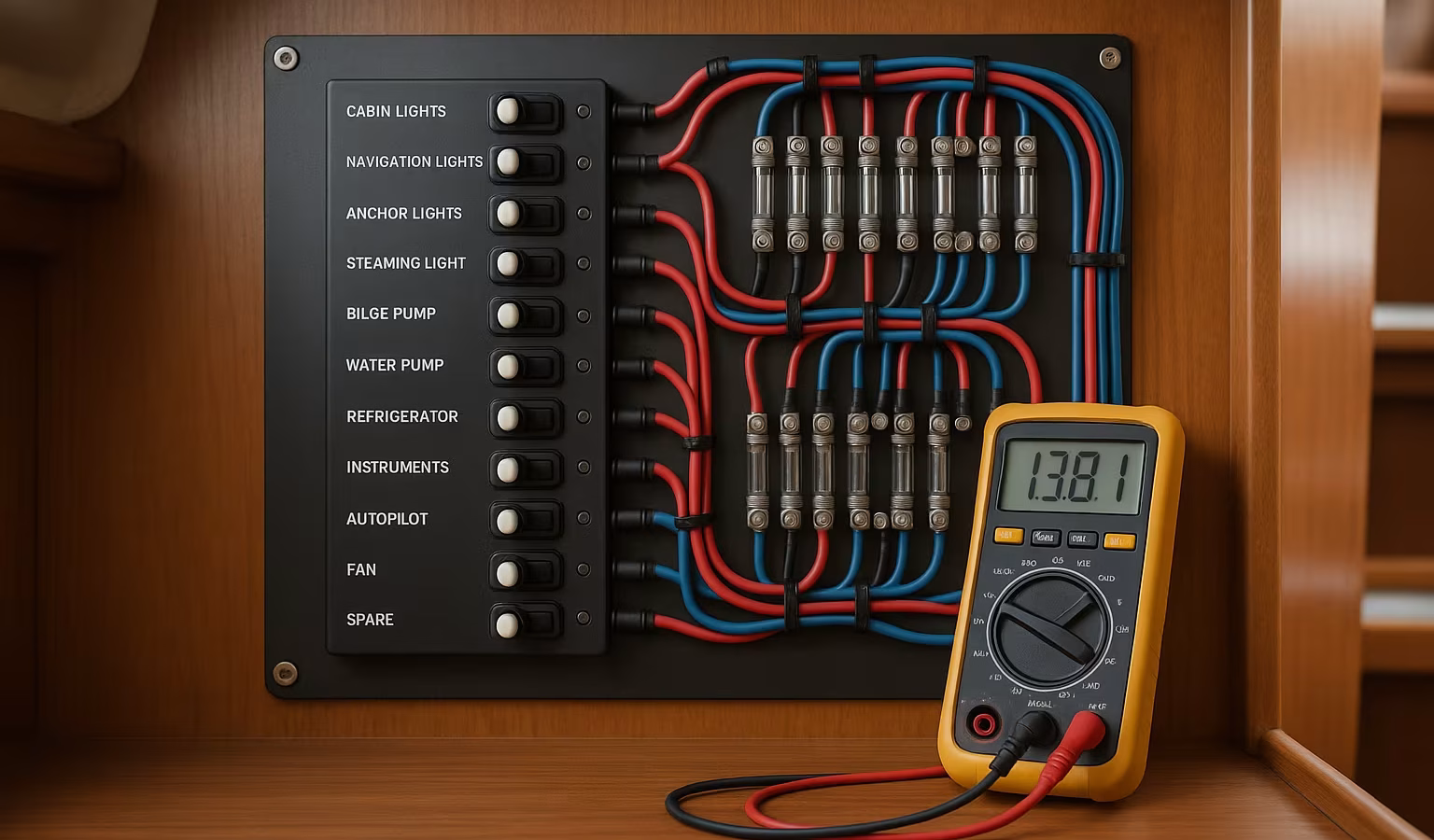

Bordelektrik verstehen: 12-Volt-Grundlagen an Bord

Die Bordelektrik ist das Nervensystem eines Bootes. Sie versorgt Licht, Pumpen, Plotter, Funk und Kühlbox, und solange alles läuft, verschwendet niemand einen Gedanken an sie. Erst wenn nachts die Beleuchtung flackert oder die Lenzpumpe schweigt, wird klar, wie viel davon abhängt. Dabei sind die Grundlagen der 12-Volt-Technik kein Hexenwerk. Wer sie versteht, findet Fehler schneller, baut sicherer nach und vermeidet die Pannen, die sich sonst gern im ungünstigsten Moment melden.

Wie Strom an Bord fließt

Das Bordnetz der meisten Boote arbeitet mit zwölf Volt Gleichstrom. Der Strom fließt vom Pluspol der Batterie über eine Sicherung und ein Kabel zum Verbraucher, etwa einer Lampe, und von dort über das Minuskabel zurück zur Batterie. Dieser geschlossene Kreis ist die Grundlage von allem. Unterbricht ihn irgendwo ein Wackelkontakt, eine durchgebrannte Sicherung oder ein korrodiertes Kabel, steht der Verbraucher still. Genau hier liegt auch der Ansatz für die Fehlersuche, doch dazu später mehr.

Volt, Ampere und Watt: das Wichtigste in einfachen Worten

Drei Begriffe solltest du auseinanderhalten. Die Spannung in Volt ist der Druck, der den Strom treibt, an Bord eben rund zwölf Volt. Die Stromstärke in Ampere ist die Menge, die durch das Kabel fließt. Und die Leistung in Watt ist das Produkt aus beidem, also das, was ein Gerät tatsächlich verbraucht. Der praktische Punkt dabei: Weil die Spannung mit zwölf Volt niedrig ist, fließen für die gleiche Leistung deutlich höhere Ströme als im Hausnetz. Hohe Ströme verlangen dicke Kabel, sonst geht unterwegs Spannung verloren und das Gerät bekommt nicht mehr genug.

Der Spannungsabfall, den viele unterschätzen

Je länger und je dünner ein Kabel ist, desto mehr Spannung verliert es auf dem Weg. Aus zwölf Volt an der Batterie werden dann am weit entfernten Verbraucher schnell nur noch elf, und die Pumpe läuft müde oder die Elektronik spinnt. Deshalb gilt an Bord die Regel: lieber einen Querschnitt größer wählen als zu knapp. Das kostet ein paar Euro mehr beim Kabel und erspart eine Menge unerklärlicher Probleme. Faustregel im Kopf behalten: dicker ist fast immer besser.

Sicherungen: der wichtigste Schutz

Jeder Stromkreis gehört abgesichert, und zwar möglichst dicht am Pluspol der Batterie. Die Sicherung schützt nicht das Gerät, sondern das Kabel. Kommt es zu einem Kurzschluss, fließt schlagartig ein sehr hoher Strom, das Kabel wird glühend heiß, und ohne Sicherung steht im schlimmsten Fall das Boot in Flammen. Die Sicherung brennt vorher durch und unterbricht den Kreis. Wichtig ist die richtige Größe, abgestimmt auf den Kabelquerschnitt. Eine zu große Sicherung schützt nicht, eine zu kleine fliegt ständig ohne Grund.

„Eine Sicherung ist kein Luxus, sondern Brandschutz. Jeder Stromkreis an Bord gehört abgesichert, und zwar so nah wie möglich an der Batterie.“

Verkabelung, die hält

Salzluft ist der Feind jeder Elektrik. An Bord gehören deshalb marinetaugliche, verzinnte Kabel, ordentliche Verbinder und Stecker, die der Feuchtigkeit standhalten. Vermeide es, einfach Kabel zu verdrillen und mit Isolierband zu umwickeln, denn das oxidiert und macht über kurz oder lang Ärger. Saubere Quetschverbinder, etwas Schrumpfschlauch und ein Hauch Polfett an den Kontakten halten Korrosion fern. Eine ordentlich verlegte, beschriftete Verkabelung ist außerdem Gold wert, wenn du Jahre später einen Fehler suchst.

Geladen wird aus mehreren Quellen

Das Bordnetz lebt von dem, was hineinkommt. Drei Quellen versorgen die Batterien: die Lichtmaschine des Motors während der Fahrt, das Ladegerät am Landstrom im Hafen und immer häufiger die Solaranlage. Wichtig ist, dass die Ladetechnik zur Batterie passt, denn jeder Batterietyp will auf seine Weise geladen werden. Wer hier sauber plant, hat volle Batterien, wenn er sie braucht.

Fehlersuche mit System

Geht ein Verbraucher nicht, hilft ein einfaches Vorgehen und ein günstiges Multimeter. Prüfe zuerst die Sicherung. Miss dann, ob am Verbraucher überhaupt Spannung ankommt. Kommt keine an, arbeitest du dich Schritt für Schritt zur Batterie zurück, bis du die Unterbrechung findest. Sehr oft sitzt der Fehler an einem korrodierten Kontakt oder einer schlechten Masseverbindung, denn der Minuspol wird gern vernachlässigt. Ein bisschen Systematik erspart hier viel planloses Suchen.

Starter- und Verbraucherbatterie sauber trennen

Ein Punkt sorgt für mehr liegengebliebene Boote als fast alles andere: die leere Starterbatterie. Wer abends im Hafen Licht, Musik und Kühlbox aus derselben Batterie betreibt, die morgens den Motor anwerfen soll, erlebt irgendwann eine böse Überraschung. Deshalb gehören an Bord zwei getrennte Aufgaben getrennt versorgt. Die Starterbatterie ist allein fürs Anlassen da, die Verbraucherbatterie versorgt alles andere. Ein Trennrelais oder ein Trennschalter sorgt dafür, dass beide während der Fahrt geladen werden, im Stand aber unabhängig bleiben. So bleibt die Starterbatterie voll, egal wie ausgiebig der Abend an Bord war.

Strom sparen, ohne zu verzichten

Wer autark ankert, merkt schnell, wie kostbar jede Amperestunde ist. Der größte Hebel ist die Beleuchtung. Eine Umrüstung auf LED senkt den Verbrauch der Lichter auf einen Bruchteil und ist schnell erledigt. Genauso hilft es, den eigenen Verbrauch überhaupt zu kennen. Wer weiß, was Kühlbox, Pumpen und Elektronik über einen Tag ziehen, kann gezielt sparen und die Batteriebank richtig dimensionieren. Ein einfacher Batteriemonitor, der den Ladezustand anzeigt, ist dafür eine der lohnendsten Anschaffungen an Bord, denn er nimmt das Rätselraten aus der Energieplanung.

Nachrüsten mit Plan

Über die Jahre wächst auf vielen Booten die Elektrik wild zusammen, ein Verbraucher hier, ein abgezweigtes Kabel dort. Genau daraus entstehen die schwer zu findenden Fehler. Wer nachrüstet, sollte deshalb planvoll vorgehen: eigener Stromkreis mit eigener Sicherung, ausreichender Kabelquerschnitt, saubere Verbinder und eine kurze Notiz, was wo angeschlossen ist. Diese halbe Stunde Ordnung beim Einbau spart später Stunden bei der Fehlersuche.

Anzeige

Sicherheit zuerst

Auch wenn zwölf Volt ungefährlich für den Menschen sind, steckt in einer Bootsbatterie genug Energie für ein Feuer. Ein Kurzschluss kann Kabel zum Glühen bringen, eine alte Batterie gasen oder sich erhitzen. Deshalb gehören ein gut erreichbarer Hauptschalter, saubere Absicherungen und regelmäßige Kontrolle der Anschlüsse zur Pflicht. Wer seine Bordelektrik versteht und pflegt, fährt nicht nur komfortabler, sondern auch deutlich sicherer.
